TDD band
Compact, low weight
High reliability
|
Frequency |
3300MHz ~ 3670MHz |
| Return Loss | ≤-17dB (Inputs&Outputs) |
| Insertion Loss (Normal Temperature) | <0.61dB @ Mid-100MHz (RMS average 3435~3535MHz) |
| <0.77dB @ Full-band (RMS average 3300~3670MHz) | |
| <1.53dB @ Bottom 5MHz (3300~3405MHz) | |
| <2.02dB @ Top 5MHz (3665~3670MHz) | |
| <1.45dB @ Bottom 10MHz (3300~3310MHz) | |
| <1.88dB @ Top 10MHz (3660~3670MHz) | |
| <1.33dB @ Bottom 20MHz (3300~3320MHz) | |
| <1.66dB @ Top 20MHz (3650~3670MHz) | |
| <1.19dB @ Bottom 40MHz (3300~3340MHz) | |
| <1.41dB @ Top 40MHz (3630~3670MHz) | |
| <1.11dB @ Bottom 50MHz (3300~3350MHz) | |
| <1.33dB @ Top 50MHz (3620~3670MHz) | |
| <1.02dB @ Bottom 70MHz (3300~3370MHz) | |
| <1.21dB @ Top 70MHz (3600~3670MHz) | |
| Insertion Loss (Full Temperature) | <0.69dB @ Mid-100MHz (RMS average 3435~3535MHz) |
| <0.87dB @ Full-band (RMS average 3300~3670MHz) | |
| <1.75dB @ Bottom 5MHz (3300~3405MHz) | |
| <2.73dB @ Top 5MHz (3665~3670MHz) | |
| <1.63dB @ Bottom 10MHz (3300~3310MHz) | |
| <2.42dB @ Top 10MHz (3660~3670MHz) | |
| <1.46dB @ Bottom 20MHz (3300~3320MHz) | |
| <2.05dB @ Top 20MHz (3650~3670MHz) | |
| <1.27dB @ Bottom 40MHz (3300~3340MHz) | |
| <1.66dB @ Top 40MHz (3630~3670MHz) | |
| <1.21dB @ Bottom 50MHz (3300~3350MHz) | |
| <1.54dB @ Top 50MHz (3620~3670MHz) | |
| <1.12dB @ Bottom 70MHz (3300~3370MHz) | |
| <1.37dB @ Top 70MHz (3600~3670MHz) | |
| Attenuation | 30~223MHz≤-60dB |
| 223~460MHz≤-65dB | |
| 460~720.88MHz≤-78dB | |
| 720.88~1785MHz≤-65dB | |
| 1785~1800MHz≤-75dB | |
| 1800~2025MHz≤-70dB | |
| 2025~2110MHz≤-45dB | |
| 2110~2200MHz≤-65dB | |
| 2200~2228.24MHz≤-68dB | |
| 2228.24~2690MHz≤-78dB | |
| 2690~2900MHz≤-50dB | |
| 2900~2975MHz≤-40dB | |
| 2975~3000MHz≤-44dB | |
| 3000~3025MHz≤-40dB | |
| 3025~3125MHz≤-35dB | |
| 3125~3180MHz≤-36dB | |
| 3180~3200MHz≤-41dB | |
| 3200~3245MHz≤-37dB | |
| 3245~3255MHz≤-34dB | |
| 3255~3260MHz≤-30dB | |
| 3260~3265MHz≤-20dB | |
| 3265~3270MHz≤-6dB | |
| 3700~3705MHz≤-47dB | |
| 3705~3710MHz≤-55dB | |
| 3710~3715MHz≤-57dB | |
| 3715~3770MHz≤-64dB | |
| 3770~3795MHz≤-65dB | |
| 3795~3900MHz≤-56dB | |
| 3900~3925MHz≤-60dB | |
| 3925~4000MHz≤-62dB | |
| 4000~4185MHz≤-60dB | |
| 4185~4400MHz≤-58dB | |
| 4400~4500MHz≤-45dB | |
| 4500~4700MHz≤-50dB | |
| 4700~4992MHz≤-70dB | |
| 4992~5000MHz≤-69dB | |
| 5000~5047.36MHz≤-65dB | |
| 5047.36~5150MHz≤-60dB | |
| 5150~5177.36MHz≤-65dB | |
| 5177.36~5547.36MHz≤-70dB | |
| 5547.36~5925MHz≤-65dB | |
| 5925~6530.4MHz≤-30dB | |
| 6530.4~7340MHz≤-21dB | |
| 7340~7600MHz≤-16dB | |
| 7600~8215.2MHz≤-14dB | |
| 8215.2~8585.2MHz≤-25dB | |
| 8585.2~9900MHz≤-14dB | |
| 9900~11010MHz≤-13dB | |
| Power Handling | Output Power at RF: 40dBm |
| PAR: 7.5dB | |
| Signal Bandwidth: 80MHz | |
| Ambient Temperature: -40°C ~ +120°C | |
| Air Pressure: 62~106kPa | |
| Load Mismatch: 10dB | |
| Phase Alignment | Phase drift of any one filter ≤±2° in 10s within complete configured transmission bandwidth |
| Group Delay | ≤±12ns |
| Intermodulation | 2900~3000MHz ≤ -78dBm (2×37dBm, IM3) |
| 2500~2700MHz ≤ -83dBm (2×37dBm, IM5) | |
| Branch Isolation | >45dB @ 3300~3670MHz |
| EMC | RF leakage from chassis, locking nut, screw, lid-interface and shielding tape ≤60dB (300kHz~6GHz) |
| Impedance | 50Ω |
| Ambient Temperature Range | -40°C to +120°C |

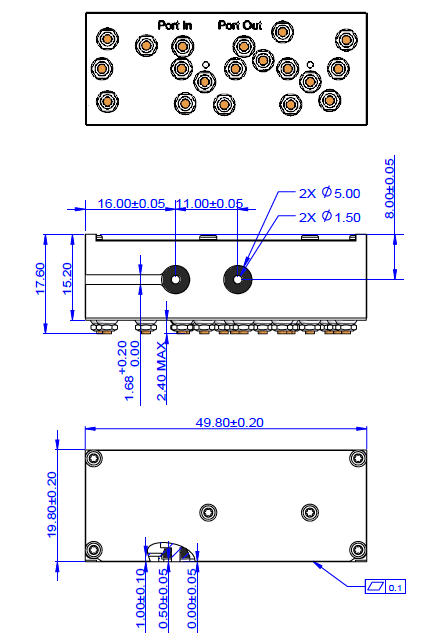

| Dimensions | 49.8 × 19.8 × 17.6 mm |
| Weight | ≤27g |
| Connectors Type | Input: PIN |
| Output: PIN |
